NB独立式光电感烟火灾探测报警器（WANLIN-307）

报警器采用特殊结构设计的光电传感器结合性能可靠的MCU，能有效的探测出火灾初期阴燃阶 段或生成以后产生的烟雾。当烟雾进入报警器使光源产生散射光，接收元件感受到光强度（接收到 的光强度和烟雾浓度有一定的线性关系），报警器对现场参数不断地采集、分析和判断，当确认现 场数据的光强度达到预定阈值时，报警器的红色LED灯点亮，并启动蜂鸣器报警。当报警器工作的 环境中的烟雾消失后，报警器自动恢复到正常工作状态。

该产品不适宜在以下场所使用：

（1）正常情况下有烟滞留的场所。

（2）有较大粉尘、水雾、蒸汽、油雾污染、腐蚀气体的场所。

（3）相对湿度大于95%的场所。

（4）通风速度大于5m/秒的场所。

设备参数：

1、声压级：＞80dB(A)(正前方 3 米处)

2、额定工作电压： DC 3V

3、静态电流： ≤6uA

4、报警电流： ≤100mA

5、电池容量：≥2400mAh

6、工作温度： -10℃～+50℃

7、相对湿度： ≤95%RH(40℃±2℃)

8、输出形式： 声光报警

9、执行标准： GB 20517-2006

10、重量： 约140g（含电池）报警电流： ≤100

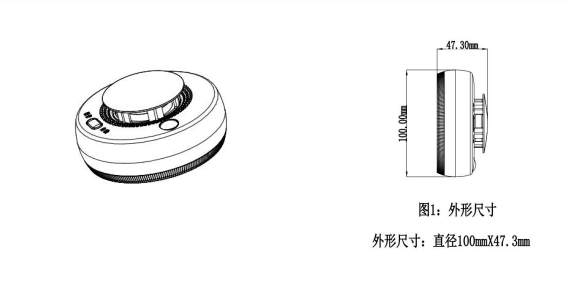

外形尺寸：

安装环境：

报警器对一般场所而言，空间高度在6m以下时，保护面积为40~60㎡。报警器应安装在天花板上。 具体参数应以《火灾自动报警系统设计规范》（GB50116-2013）为准。

安装方法：

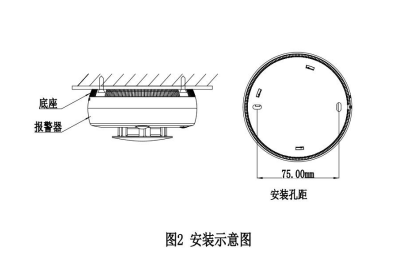

1. 在天花板上相距75mm打两个安装孔，用膨胀塞和自攻螺丝钉固定报警器的底座。如：



2. 将底座卸下，将3V锂电池卡扣按照正确方向插入供电接口中。

   注意：如电池卡扣方向接反报警器不能正常工作，且可能损坏报警器。

3. 按住自检按键约1秒，报警器指示灯点亮并发出报警声音，表示报警器工作正常。如 不正常，则应检查电池是否正确安装或电压过低（低于2.7V）。

4. 报警器测试好后、将报警器扣在底座上，并顺时针扣紧到位。

使用说明：

1. 正常状态：报警器指示灯大约40秒点亮一次。

2. 故障状态：报警器的电池在小于2.7V时，报警器指示灯大约40秒点亮一次，并伴随一声 “滴”声，表示电池欠压。在报警器提醒欠压时，应及时更换电池，否则会影响报警器的 正常工作。

3. 报警状态：当烟雾浓度达到报警值时，报警器指示灯开始点亮，并发出报警声。

4. 自检状态：对报警器应定期自检，当按下按键约1秒时，红色指示灯点亮并发出报警 音响；再次按下按键或者等待约6秒后，报警器自动恢复到正常工作状态。

5. 消音状态：在报警状态下，按下按键，报警器将进入消音状态。在消音状态下，报警 音响停止，红色指示灯快速闪亮。消音状态大约维持90秒钟后，报警器将自动退出消音 状态，如果此时仍有烟雾存在，报警器将再次启动报警。




提醒：消音功能是在有客人需要抽烟或进行其它操作有可能触发报警器报警的情况下采 取的临时措施。

故障分析与维护：

1、每隔 40s±1s 鸣叫 1声：电池电量低， 请更换电池。

2、频繁误报警：传感器中积灰过多，用吸尘器清理迷宫（外部黑色塑料部分）
